Convertire un'immagine in SVG per il taglio plasma CNC

Per convertire un'immagine in SVG per il taglio plasma, semplificala in forme piatte marcate, vettorizzale e controlla il risultato come pezzo fisico di metallo. Ogni parte da conservare deve rimanere collegata, ogni contorno di taglio deve chiudersi e ogni spazio o ponte deve essere abbastanza grande per macchina e materiale reali. L'SVG o DXF passa poi al CAM, dove imposti larghezza del taglio, attacchi, ordine di taglio, avanzamento, corrente e il resto del lavoro.

Questo limite conta in officina. Un SVG può sembrare perfetto sullo schermo e far comunque cadere il centro di una lettera sulle lamelle. La vettorizzazione crea geometria; da sola non rende il disegno adatto al plasma.

Il controllo plasma prima del CAM

1. Usa disegni di tua proprietà o con licenza che rimangano leggibili come sagome piatte.
2. Vettorizza confini puliti, poi rimuovi rumore e frammenti superflui dei tracciati.
3. Trova ogni isola libera e aggiungi ponti intenzionali dove il metallo deve rimanere collegato.
4. Conferma contorni chiusi e non duplicati e controlla piccoli fori, asole e linguette alle dimensioni finali.
5. Importa nel CAM e simula. Configurazione CAM, macchina, consumabili e materiale determinano i parametri di taglio.

Parti da un'immagine che possa diventare arte in metallo

La sorgente migliore è di solito un logo nitido, un ornamento, una grafica per insegna, un disegno al tratto o una sagoma ad alto contrasto. Dovrebbe avere senso dopo la scomparsa di gradienti, texture e ombre morbide. Usa la copia pulita più grande che possiedi e rimuovi lo sfondo affollato prima del ricalco.

Una fotografia richiede un intervento più deciso. Riduci prima un ritratto, un animale domestico o un paesaggio a poche regioni chiare e scure deliberate. Se il soggetto smette di essere riconoscibile come sagoma, un ricalco diretto non lo salverà. Potresti dover ridisegnare le forme importanti o scegliere invece una procedura di incisione.

Evita di ricalcare disegni che non hai il permesso di usare. Un convertitore cambia il formato del file, non il diritto d'autore o la licenza associati all'immagine.

Per pulizia generale della sorgente e conversione, la più ampia procedura da immagine a SVG per CNC tratta rimozione dello sfondo, qualità del ricalco, scala e importazione. I controlli seguenti sono la parte specifica per il plasma.

Considera il disegno come un'unica lamiera fisica

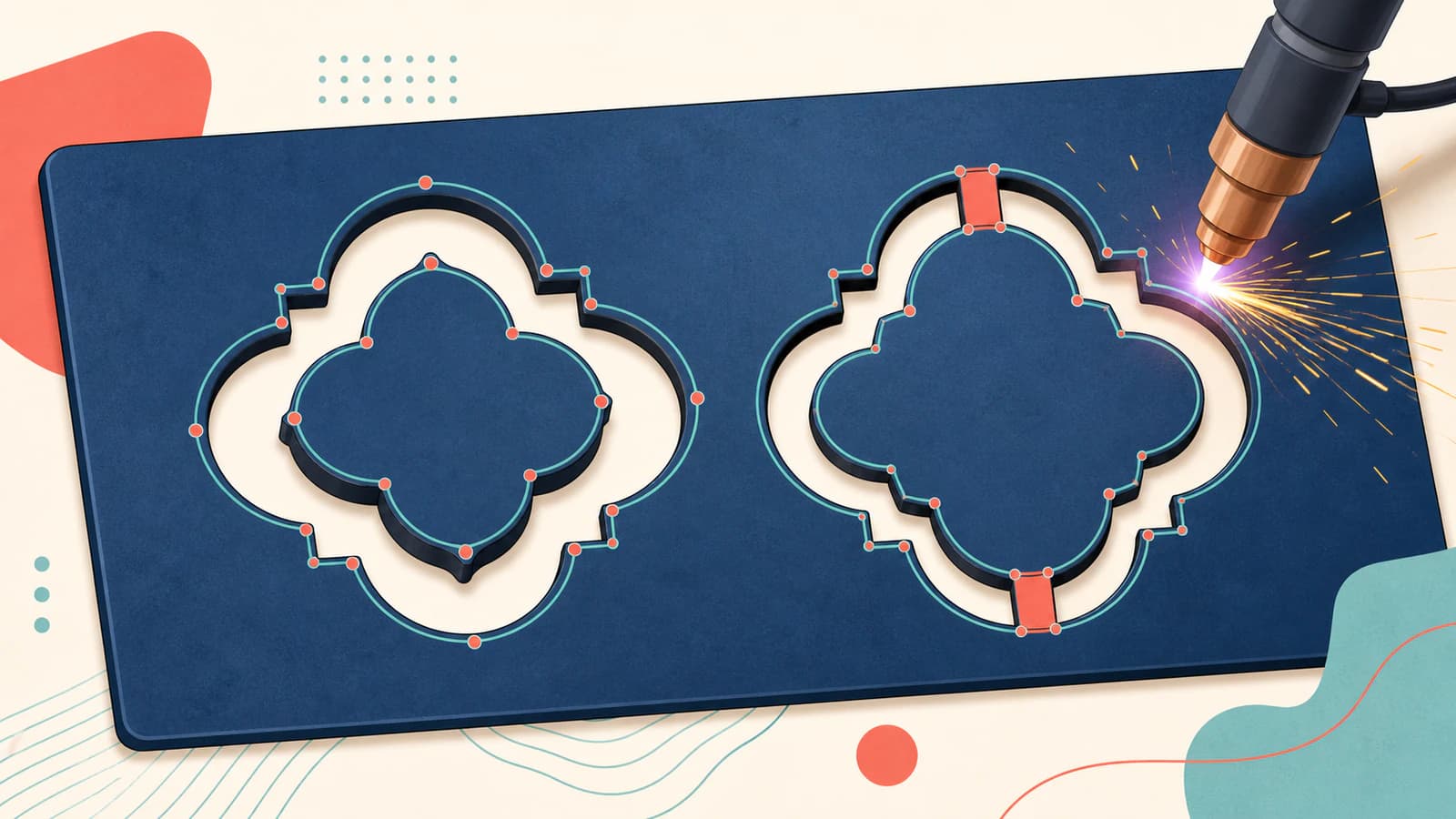

Sullo schermo, un cerchio nero dentro un anello bianco è soltanto un'altra forma. Nell'acciaio tagliato, quel cerchio può essere un pezzo libero. Qualunque area chiusa separata dalla lamiera circostante cadrà, a meno che tu voglia conservarla come parte separata.

Questo è il problema delle isole. Compare nei centri di lettere come A, B, D, O, P, Q e R, ma anche in occhi, mozzi delle ruote, centri dei fiori, dettagli degli scudi e spazi negativi decorativi. Un ponte è una striscia di materiale non tagliato che unisce l'isola al resto del disegno. Le indicazioni per creare stencil usano lo stesso principio fisico: collegare gli interni altrimenti liberi al materiale circostante (Xometry).

Controllo di isole e ponti

Aggiungi consapevolmente i ponti in un editor vettoriale prima del CAM, oppure nel CAM se la procedura documentata supporta quella modifica. PerfectVector non li inventa perché non può sapere se vuoi rimuovere, conservare o tagliare separatamente un pezzo interno.

Verifica l'SVG prima che raggiunga il CAM

Esamina il file alle dimensioni fisiche finali. Ingrandire un tracciato è utile per modificarlo, ma può nascondere un elemento che diventa sottilissimo quando l'insegna viene ridotta.

I tracciati SVG possono contenere sottotracciati chiusi, comprese forme composte con regioni racchiuse; la specifica dei tracciati SVG 2 definisce il funzionamento di quei sottotracciati e dei comandi di chiusura. È un fatto sulla struttura del file, non una prova che il tuo CAM interpreterà ogni riempimento o regola di avvolgimento come l'app di disegno. Controlla la geometria importata anziché affidarti all'anteprima nel browser.

Non esiste una dimensione minima universale per ponti o fori

Non copiare da un forum una larghezza di ponte trattandola come standard plasma. L'elemento affidabile più piccolo cambia con tipo e spessore del materiale, condizioni di torcia e consumabili, controllo dell'altezza, precisione dei movimenti, amperaggio, velocità e qualità dell'aria. Swift-Cut presenta la propria regola sulla tolleranza dei fori come guida e richiama diverse di queste variabili di processo nelle note sulla tolleranza dei fori.

Usa come punto di partenza le raccomandazioni dei fornitori di macchina, torcia e CAM. Poi taglia un piccolo provino nello stesso materiale e spessore. Un ponte che resiste nell'acciaio dolce sottile può comportarsi diversamente in lamiere più spesse, acciaio inox o alluminio.

Converti l'immagine senza ricalcare ogni pixel

Quando il disegno ha una sagoma chiara, convertilo in tracciati vettoriali. Il convertitore CNC di PerfectVector gestisce la fase da raster a vettore e fornisce output SVG o DXF supportati. Conta la geometria dentro quel file: confini intenzionali, densità dei tracciati gestibile e regioni separate da controllare.

Controlla nell'anteprima:

• una sagoma esterna pulita anziché un alone sfocato attorno alla sorgente;
• fori interni intenzionali anziché controforme riempite;
• nessun rettangolo di sfondo ricalcato o frammento piccolo come polvere;
• curve che rimangono lisce senza un nodo a ogni cambiamento di pixel.

Se il risultato automatico cambia una dimensione meccanicamente importante, ridisegna quell'elemento in CAD o nell'editor vettoriale. Un ricalco dell'immagine segue i bordi visibili; non è una ricostruzione dimensionale di una parte ingegnerizzata.

Scegli SVG o DXF per la procedura di destinazione

Il formato di trasferimento giusto è quello documentato dalla tua esatta versione CAM. Il manuale attuale di SheetCAM elenca SVG e DXF tra i formati di importazione e gestisce poi utensili, larghezza del taglio, operazioni, percorsi utensile e post-processing dentro il CAM (manuale SheetCAM TNG). Altre procedure plasma potrebbero preferire DXF o imporre limiti SVG propri.

Se entrambi i formati sono supportati, fai una piccola prova di importazione prima di convertire una libreria di disegni. Controlla:

1. le dimensioni complessive rispetto a una misura nota;
2. numero e posizione dei contorni;
3. se i fori rimangono fori;
4. se le curve arrivano lisce o come molti segmenti brevi;
5. se compare geometria duplicata o aperta.

Il contenitore da solo non corregge la geometria scadente. SVG e DXF per il taglio spiega i compromessi di compatibilità e unità, mentre file DXF con troppi segmenti tratta che cosa fare quando una curva pulita diventa una catena densa di entità.

Completa il lavoro nel CAM, non nel convertitore

PerfectVector si ferma al trasferimento vettoriale. Non genera G-code, non seleziona un processo plasma e non sceglie compensazione della larghezza di taglio, avanzamento, corrente, ritardo di sfondamento, attacchi, ordine di taglio, altezza della torcia o impostazioni del materiale.

Queste decisioni appartengono alla tua procedura CAM e della macchina. In SheetCAM, per esempio, il processo documentato tratta definizioni degli utensili, valori specifici per gli utensili plasma, operazioni, percorsi utensile e post-processing dopo l'importazione. La documentazione di macchina e consumabili rimane l'autorità per i parametri operativi sicuri.

Prima di tagliare il pezzo finito:

• conferma scala reale e spessore del materiale;
• assegna i contorni interni ed esterni previsti;
• controlla gli attacchi perché non segnino il bordo da conservare;
• esamina l'ordine di taglio, soprattutto per piccole parti interne;
• simula o visualizza l'anteprima dell'intero percorso utensile;
• esegui un provino dello stesso materiale prima di impegnare una lamiera preziosa.

L'anteprima dovrebbe rispondere a una domanda diretta: dopo aver tagliato ogni contorno evidenziato, quali pezzi sono ancora attaccati?

Quando il ricalco diretto è la procedura sbagliata

Alcuni progetti non dovrebbero partire dalla vettorizzazione automatica.

• Staffe e parti di macchine con dimensioni critiche: ridisegnale in CAD da misure verificate. Una fotografia può introdurre prospettiva e distorsione dell'obiettivo.
• Ritratti dettagliati e disegni tonali: semplificali in uno stencil oppure usa un processo per toni continui, come l'incisione.
• Disegni al tratto molto fini: ingrandisci e semplifica il disegno oppure scegli un processo che possa riprodurre affidabilmente il dettaglio.
• Scansioni danneggiate: correggi la sorgente o ridisegna i contorni chiave prima del ricalco. Il rumore diventa geometria.

La vettorizzazione funziona meglio quando il disegno è fondamentalmente grafico. Usala per risparmiare il lavoro di ricalco manuale, poi prendi tu le decisioni fisiche.

FAQ

Posso trasformare una foto in SVG per il taglio plasma? Sì, se prima stilizzi la foto in regioni chiare e scure marcate e collegate. Un ricalco diretto di sfumature e texture crea di solito troppi piccoli contorni per una sagoma pratica. Per un ritratto, progetta i collegamenti dei tratti del viso come faresti per uno stencil.

Devo inviare SVG o DXF a una macchina da taglio plasma? Usa il formato supportato dal software CAM e dall'officina di destinazione. SheetCAM documenta l'importazione SVG e DXF, ma un'altra procedura potrebbe preferire DXF. Verifica scala, fori, curve e numero di contorni dopo l'importazione anziché presumere che i due file si comportino identicamente.

Un convertitore di immagini aggiungerà ponti alle isole libere? Non in modo affidabile, perché il convertitore non può sapere quali pezzi interni vuoi conservare. Aggiungi e controlla consapevolmente i ponti in un editor vettoriale o in una procedura CAM documentata prima del taglio.

PerfectVector genera G-code plasma o sceglie impostazioni della larghezza di taglio? No. PerfectVector converte l'immagine sorgente in geometria vettoriale e fornisce output SVG o DXF supportati. Il software CAM genera il percorso utensile e il codice macchina post-processato; tu scegli le impostazioni plasma per macchina, consumabili, materiale e lavoro.

Quanto può essere piccolo un foro, un'asola o un ponte tagliato al plasma? Non esiste un numero indipendente dalla macchina. Le dimensioni affidabili dipendono da attrezzatura, materiale e spessore, consumabili, aria, altezza della torcia, movimento, corrente e velocità. Segui le indicazioni del fornitore pertinente e prova un provino alla scala prevista.

Fonti

1. W3C — Tracciati SVG 2 — Definisce dati dei tracciati, sottotracciati composti e comportamento di chiusura usati dalla geometria SVG.
2. SheetCAM — Manuale TNG — Documenta importazione SVG e DXF, campi degli utensili plasma, configurazione dei percorsi utensile e post-processing.
3. Swift-Cut — Tolleranze dei fori — Spiega che la qualità dei fori plasma dipende da attrezzatura e variabili di processo e presenta la regola di dimensionamento come guida.
4. Xometry — Consigli per il taglio di lamiere — Illustra l'uso di ponti per trattenere interni altrimenti liberi nei disegni di lamiere tagliate.
5. PerfectVector — SVG e DXF per CNC — Descrive la procedura attuale da raster a vettore e i formati di trasferimento CNC supportati.

---

Parti da un disegno che hai il permesso di usare, convertilo in SVG o DXF per CNC ed esegui i controlli di isole, ponti, contorni e scala prima del CAM. Il risultato è un trasferimento più pulito e una ragione molto migliore per fidarti del primo taglio di prova.
